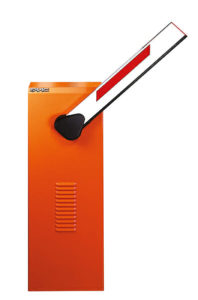

620 Standard – Barrière Automatique 230 V
4 – 5 m
3,5 – 4,5 s
70 %
Spécialement étudiée pour les passages à moyenne fréquence de transit de largeur allant jusqu’à 5 m, la barrière 615 bénéficie de nombreux avantages. Conçues pour la gestion de trafic routier, les lignes de barrières FAAC 620 et FAAC 640 sont destinées à un usage intensif ou continu avec des vitesses d’ouverture/fermeture pouvant aller jusqu’à moins d’une seconde. Sa technologie hydraulique lui procure des avantages indéniables.
SILENCIEUSES, SOUPLES, RÉSISTANTES ET FIABLES
La technologie hydraulique utilisée par les barrières FAAC leur procure un mouvement souple et très silencieux, assuré par tous temps et à des températures externes de –20°C à +55°C. De même, l’emploi d’huile assure au produit une très grande fiabilité et une grande résistance liées au fait que tous les constituants disposent d’une lubrification constante. L’entretien est ainsi réduit au minimum, permettant d’atteindre un niveau exceptionnel de 750 000 cycles garantis sans entretien (620 et 640). Le corps de la barrière est en acier. Les barrières FAAC sont parmi les plus compactes du marché.
SÉCURITÉ DES BIENS ET DES PERSONNES
Le produit dispose d’un dispositif de sécurité “Anti-écrasement” par réglage hydraulique du couple et d’un dispositif de blocage de la lisse en fermeture pour empêcher toute intrusion. En cas de nécessité, l’utilisateur peut déverrouiller le système à l’aide d’une clé triangulaire.
ÉLECTRONIQUE FONCTIONNELLE
Les barrières sont livrées avec armoire électronique intégrée. Celle-ci gère les organes de commandes et de sécurité et assure les manoeuvres de la lisse mais aussi les interconnections avec d’autres systèmes de contrôle d’accès ou de gestion de trafic. L’armoire dispose de logiques spécialement étudiées pour une utilisation dans les parkings à gestion automatique.
MODÈLES
|
Modèle |
Code article |
|---|---|
|
620 standard G./D. |
Voir le tableau suivant |
|
620 standard articulée G./D. |
Voir le tableau suivant |
620 standard comprend: un corps de barrière – pour lisse rectangulaire/ronde/ronde pivotante/ronde S (620 Standard) – pour lisse rectangulaire articulée (620 Standard articulée), un système hydraulique de transmission du mouvement équipé d’un ressort d’équilibrage, des accessoires d’installation, une clé de déverrouillage triangulaire.
Tableau des références
|
Modèle |
Lisse |
Longueur lisse (mm) |
Code version G. |
Code version D. |
|---|---|---|---|---|
|
620 Standard |
620 rectangulaire standard |
1.315 ÷ 2.055 |
1046268 |
1046468 |
|
2.065 ÷ 2.555 |
1046208 |
1046408 |
||
|
2.565 ÷ 3.055 |
1046278 |
1046478 |
||
|
3.065 ÷ 3.815 |
1046288 |
1046488 |
||
|
3.825 ÷ 4.815 |
1046228 |
1046428 |
||
|
620 rectangulaire standard avec herse |
1.815 ÷ 2.805 |
1046208 |
1046408 |
|
|
2.815 ÷ 3.555 |
1046218 |
1046418 |
||
|
3.565 ÷ 3.815 |
1046228 |
1046428 |
||
|
3.825 ÷ 4.815 |
1047508 |
1047518 |
||
|
620 ronde S |
0 ÷ 2.300 |
1046268 |
1046468 |
|
|
2.310 ÷ 2.800 |
1046208 |
1046408 |
||
|
2.810 ÷ 3.300 |
1046278 |
1046478 |
||
|
3.310 ÷ 3.800 |
1046288 |
1046488 |
||
|
3.810 ÷ 4.300 |
1046228 |
1046428 |
||
|
4.310 ÷ 5.000 |
1046228 |
1046428 |
||
|
620 ronde S avec herse |
0 ÷ 2.300 |
1046268 |
1046468 |
|
|
2.310 ÷ 2.800 |
1046208 |
1046408 |
||
|
2.810 ÷ 3.300 |
1046218 |
1046418 |
||
|
3.310 ÷ 3.800 |
1046228 |
1046428 |
||
|
3.810 ÷ 4.300 |
1047508 |
1047518 |
||
|
4.310 ÷ 5.000 |
1047508 |
1047518 |
||
|
620 ronde pivotante |
1.500 ÷ 2.240 |
1046268 |
1046468 |
|
|
2.250 ÷ 2.740 |
1046208 |
1046408 |
||
|
2.750 ÷ 3.000 |
1046278 |
1046478 |
||
|
620 Standard ARTICULÉE |
620 rectangulaire articulée A(*) = 815 ÷ 1314 mm |
1.825 ÷ 2.815 |
1047028 |
1047128 |
|
2.825 ÷ 3.815 |
1047038 |
1047138 |
||
|
620 rectangulaire articulée A(*) = 1315 ÷ 1814 mm |
1.825 ÷ 2.815 |
1047038 |
1047138 |
|
|
2.825 ÷ 3.815 |
1047048 |
1047148 |
||
|
620 rectangulaire articulée A(*) = 1815 ÷ 2075 mm |
1.825 ÷ 2.815 |
1047048 |
1047148 |
(*) A = H – 1125 (mm) ou H est hauteur comprise entre sol et plafond
CARACTÉRISTIQUES TECHNIQUES
|
Modèle |
620 Standard |
|---|---|
|
Tension d’alimentation de réseau |
220-240 V~ 50/60 Hz |
|
Moteur électrique |
Asynchrone monophasé |
|
Vitesse de rotation moteur |
1400 rpm (*) |
|
Puissance max |
220 W |
|
Couple max |
0 ÷ 220 / 0 ÷ 180 Nm (*) |
|
Portée groupe moteur-pompe |
0,75-1 lpm (*) |
|
Type de matériau |
Acier |
|
Type de traitement |
Traitement anticorrosion par galvanisation époxydique 100 microns + Peinture en polyester RAL 2004 |
|
Encodeur |
No – sécurité oléo-dynamique anti-écrasement |
|
Type de ralentissement |
Électronique – Réglable avec cames |
|
Type de lisse |
Rectangulaire – Rectangulaire avec herse – Articulée – Ronde – Ronde pivotante |
|
Température ambiante de fonctionnement |
-20 °C ÷ +55 °C |
|
Protection thermique |
120°C |
|
Refroidissement |
– |
|
Degré de protection |
IP44 |
|
Poids |
73 Kg |
|
Type d’huile |
FAAC HP OIL |
|
Dimensions (LxPxH) |
350 x 170 x 1080 mm |
|
Longueur max lisse |
5 m |
|
Temps d’ouverture (90°) |
3,5 s (3 m) – 4,5 s (4 m) |
|
Fréquence d’utilisation |
70 % |
|
Équipement électronique |
624BLD intégré |
